这阵子数码圈最热闹的事，应该就是手机界的 “ 科技春晚 ” 了。
但就在大伙儿的注意力都被新手机吸走的时候，隔壁鼓捣电脑处理器的 Intel ，最近整了一个大动静出来。
同样是在这个月， Intel 在加州召开的 Intel Innovation 技术创新大会上，老当益壮的 69 岁的 Intel CEO 帕特·基尔辛格（ Pat Gelsinger ）在全场观众面前做了两个俯卧撑，引得台下一阵叫好。

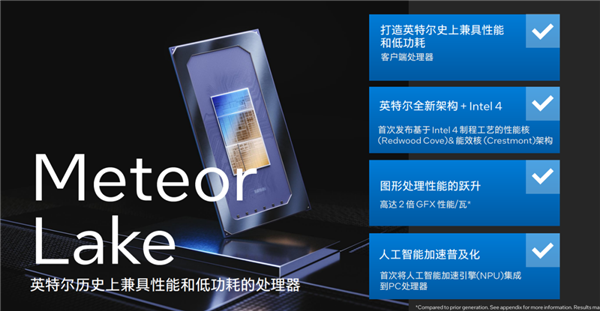

随后他介绍了最新的至强产品线、Intel 4 工艺，以及和我们最相关的、即将在笔记本平台上搭载的 Meteor Lake 酷睿 Ultra 处理器架构。
我今天重点跟大家聊聊最后一个，因为这个新架构的发布，Windows 笔记本的续航，从此以后很有可能会追平苹果。
用 Intel 自己的话来说，这次的架构，是 Intel 创立 40 年以来，变化最大的一次处理器架构变化。
接下来我们慢慢讲。
大家应该还记得， Intel 之前在 12 代的时候，改过一次处理器的架构。

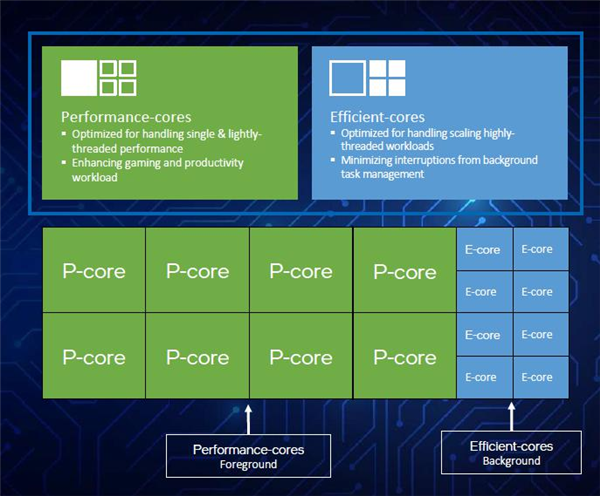

把原本一模一样的无数个处理器核心划成了一大一小的 “ 性能核 ” 以及 “ 能效核 ” 的混合架构。
用了还没两代呢，这次又整大活，难道是牙膏厂要把祖传的牙膏配方都给换了？
是，也不是。
如果说上一次 Intel 的动刀，是分割出更多的核心（E核） & 更厉害的核心（P核）调度给不同的软件来使用。
那么这次动刀，就是完全打散重组，不再围绕传统的计算核心（CPU）来构建处理器的基本框架，而是以功能作为划分，进一步提升电脑运行效率、降低功耗。
听上去好像有点云里雾里，但我给你们一解释就明白了。
之前 Intel 说要做异构混合架构，说穿了就是在处理器中同时塞了两种规格的核心进去：一种负责能效，一种负责性能。
能效核就好比普通的打工人，优势在于人多，干活不费劲；性能核好比是浑身上下都长满了肝的究极打工人，碰的棘手难啃的活儿，随时可以勒紧裤腰带就上。
但这只是核心规模的改变，本质上它还是一颗处理器。
以后不会是这样了。
Intel 接下来的想法，是把处理器从 “ 一颗处理器 ” 变成可以分开看待的 “ 可拼接积木式环岛 ”。
也就是 Intel 嘴里的 Meteor Lake 分离模块化架构。
看到这里可能小伙伴们还是有点儿懵 —— 没事，这是正常现象。
Intel 为了跟大家讲明白这套 Meteor Lake 是什么，也举办了一场差不多四个多小时的发布会，才把事彻底说透。
先别划走啊，我接下来花几分钟，用小学生就能看懂的说法，给大伙儿介绍一下这个新架构到底是个啥。
咳咳，我们开始~！

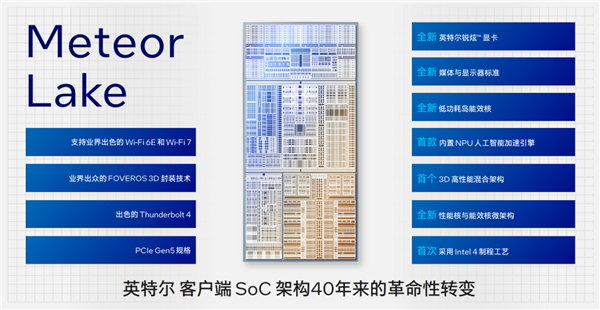

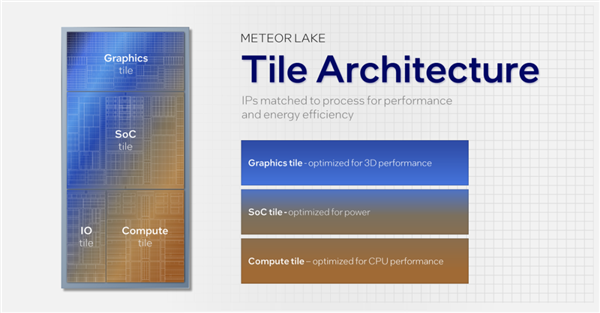

首先我们先聊一个基础的：名义上， Intel 给未来的处理器芯片划分了四种功能模块：
计算模块、SoC 模块、图形模块，以及 IO 模块。

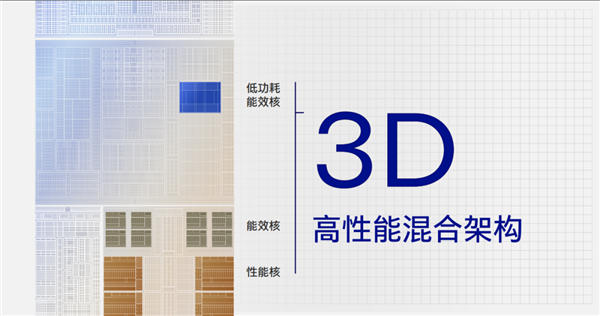

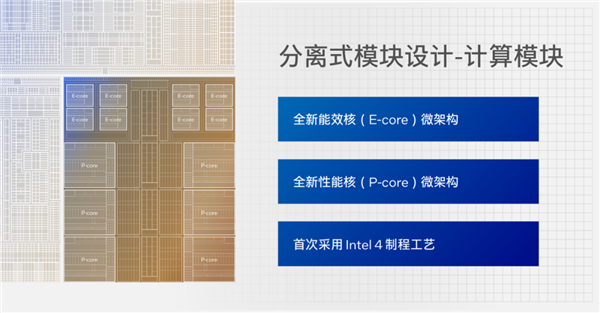

计算模块对应的其实就是传统的 CPU ，里面放的是我们前面提到的 “ 异构大小核 ” —— E 核与 P 核。

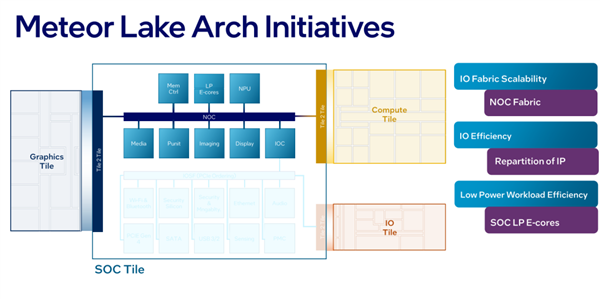

而在它底下的 SoC 模块，则是这次新架构当中的主角。

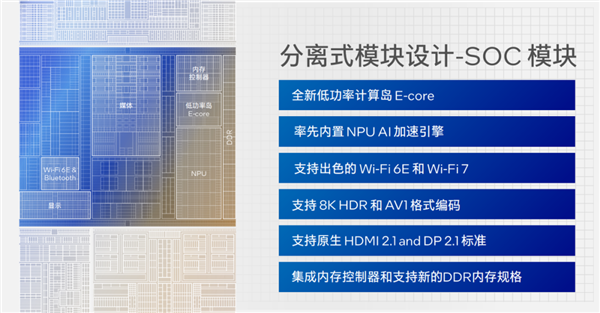

其中包含了独立的 NPU AI 引擎、无线Wi-Fi控制器、内存控制器、媒体编解码处理单元、显示引擎、电源管理单元等等部件。

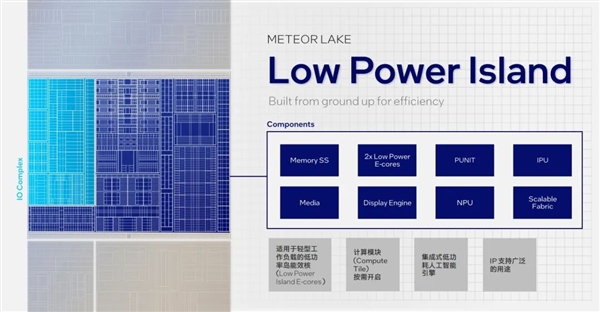

以及一排比普通低功耗 E 核功耗还要低的 E 核， Intel 把它叫做 “ 低功耗岛 ”。
这个变化，其实就是 Intel 这次新架构设计最爆炸的点。
也正是它，或许有机会让 Windows 笔记本的续航，超越苹果。

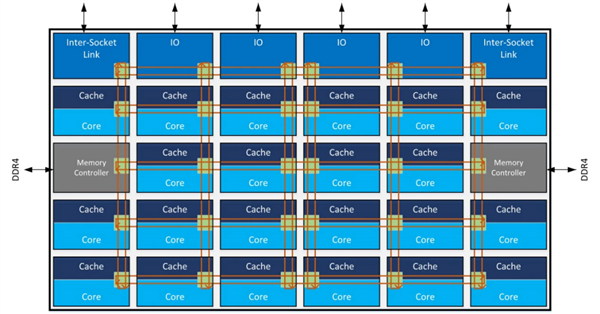

是这么回事，以往电脑处理器中的环形总线，是一种类似于 “ 串联 ” 状态的运行工况。
这就好比是晚上加班，办公室里只有我一个人，但是灯的开关只有一个，按一下整层楼的灯都亮。
为了一个人，要把整层的灯都开着，电费自然就上去了。
电脑里的处理器其实也是一样。
我们在使用电脑的时候，总会有一些长耗时，但对性能要求很低工作，比如像是刷网页、看文献资料、刷剧看电影、听歌等等。
杀鸡焉用牛刀的道理大家都懂，以往在做这些轻量工作时，也确实都分配给了 E 核去跑。
可 E 核再注重能效，也是需要跑在整个处理器计算核心上的，这对于笔记本来说，电量损耗还是会很大。

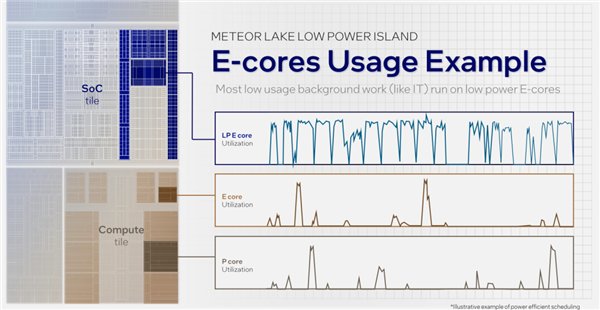

但是在 Intel 的这个新设计中，打开个浏览器、Word 文档，可以直接用 SoC 模块中的 “小小核 ” 执行，旁边的整个计算单元都可以断电离线。

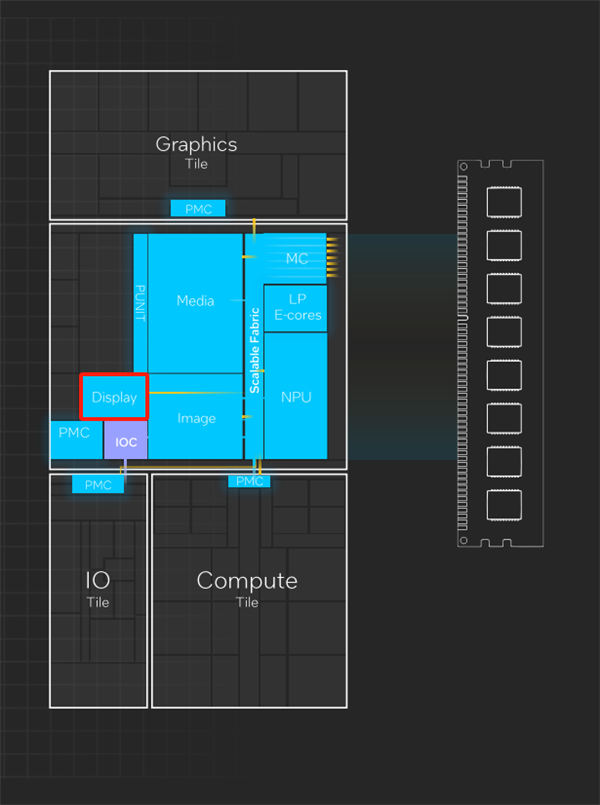

播放个视频、插个 HDMI 显示器，仔细看，SoC 模块中也有一个 “ 2D 显示引擎 ”，旁边的整个 GPU 图形运算模块也可以断电离线。
相当于 “ SoC 模块 ” 变成了一个可以完全独立运行的 “小处理器 ” 。
这样一来，如果是一台笔记本的使用场景，那就等于是给其他需要计算模块提供性能的软件，省下了相当可观的续航。
从原先的架构的 “ 大小核 ”，到现在架构的 “ 大小处理器 ”，看得出 Intel 这一代架构就是要和能耗死磕到底。
除了在能耗上整出新活之外，这次 Intel 在图形模块上也是有了新想法。

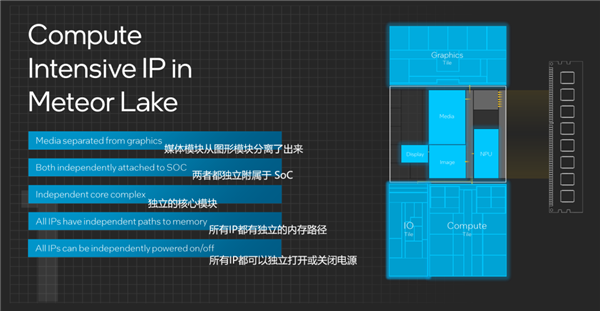

Meteor Lake 的图形模块，和传统的核显已经不太像了，因为媒体编解码和显示引擎的功能被 SoC 模块给分走了，所以图形模块接下来只需要做好一件事情——渲染。

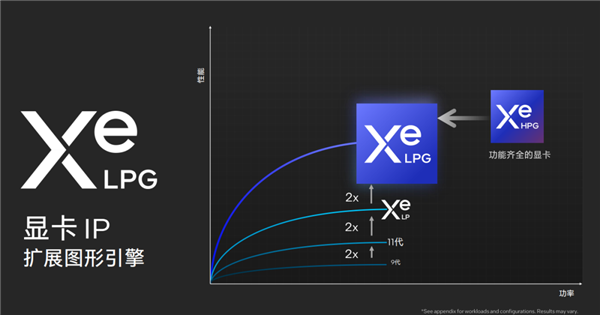

这一代 Intel 的核显 GPU 架构被命名为 Xe LPG，可以理解为是独显系列 Arc 上 Xe HPG 的降频下放版，在每瓦的性能上相比上一代 Xe LP 翻了个倍。
而像光追和 Intel XeSS（ 就是 Intel 自己的 DLSS ）这样的 Arc 独显技术，也都塞到了这颗核显里，增强性能。
据外媒爆料， Intel 最新的这款核显芯片将会有 8Xe 和 4Xe 两种型号，将会分配到不同规格的处理器上。
看来 Intel 这波就是直接冲着 AMD 7840U 里面的 780M 核显去的啊，我隐隐感觉未来的 PC 性能掌机市场，即将迎来一场血雨腥风。

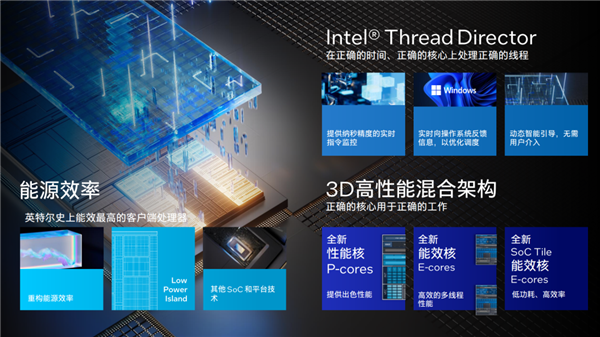

总的来说， Intel 在 Meteor Lake 这个新架构上，确实是花了很大的心思，在能效方面，它是 Intel 史上最出色的处理器，没有之一。

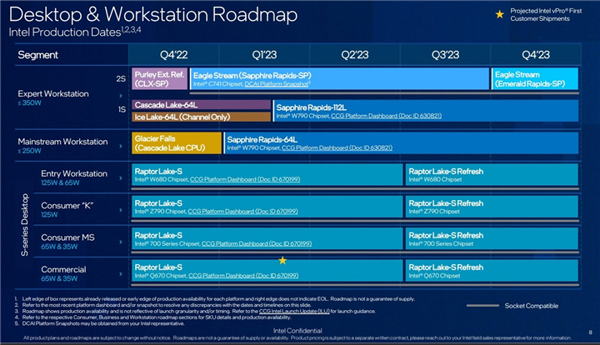

目前这个架构，还只是提供给移动平台使用，桌面端现在仍然还是使用 Intel 7 的技术，即将发布的 14 代的桌面端处理器会继续使用 Raptor Lake。
只不过 Intel 这回给了取了个新名字，叫 Raptor Lake Refresh。
不过这就要另说了。
总体来说，我对 Intel 这次马上要在移动端上马的 Meteor Lake 相当的看好，假如优化做好了，是真的有机会让 Windows 笔记本在续航上翻身的。
不过至于到底能优化成什么样，就得寄希望于微软的努力了。
