1. Canvas
@Composable fun Canvas( modifier: Modifier, onDraw: DrawScope.() -> Unit ) = Spacer(modifier.drawBehind(onDraw))
modifier：这里主要作用是指定画布的大小。onDraw就是执行具体的绘制。可以看到它提供了一个绘图环境的作用域DrawScope，这里提供有我们经常使用的绘图api和属性，比如drawLine、size等。
先来一个简单的例子看看如何使用：
Canvas(modifier = Modifier.fillMaxSize()) {
val canvasWidth = size.width
val canvasHeight = size.height
drawLine(
start = Offset(x = canvasWidth, y = 0f),
end = Offset(x = 0f, y = canvasHeight),
color = Color.Blue
)
}
画一条线，开始和结束位置分别是画布的右上角和左下角。效果如下：
2. 绘制方法
1. drawLine
drawLine在上面的例子中简单说明了，当然它不止这些功能。
fun drawLine(
color: Color, //或 brush: Brush,
start: Offset,
end: Offset,
strokeWidth: Float = Stroke.HairlineWidth,
cap: StrokeCap = Stroke.DefaultCap,
pathEffect: PathEffect? = null,
/*FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
- 指定线的颜色用
color - 渐变色可以使用

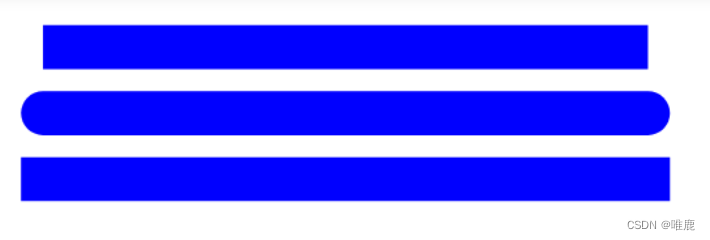

brush，本系列第三篇有说明。 strokeWidth是线的宽度，默认是1px。cap是线头的形状，默认是StrokeCap.Butt平头。还有StrokeCap.Round圆头，StrokeCap.Square方头。这部分和Android中的Paint是一样的。平头和方头的不同在于是否延伸出来的部分。
pathEffect是线段的效果，比如虚线这种就是使用PathEffect.dashPathEffect(intervals: FloatArray, phase: Float = 0f) ，举一个例子：
PathEffect.dashPathEffect(floatArrayOf(20f, 10f), 10f)

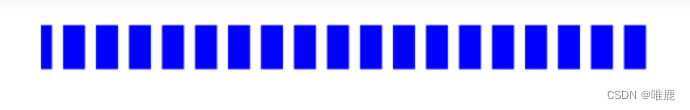

intervals中的20f表示虚线的宽度，10f是间隔宽度。phase的10f表示初始的偏移距离。所以一开始偏移10f，就会导致第一段的线段被"裁剪"10f，具体效果如下图：
alpha是线段的透明度。colorFilter是颜色过滤器，本系列第四篇有说明，这里就不重复介绍了。blendMode：混合模式。这个不在本篇的范围内，后面有机会我会详细说一下。有兴趣可以先看看文末的参考文章。
2. drawRect
绘制矩形方法，属性与drawLine大同小异，下面说一些不同点。
fun drawRect(
color: Color,
topLeft: Offset = Offset.Zero,
size: Size = this.size.offsetSize(topLeft),
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
style: DrawStyle = Fill,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
topLeft是用来指定左上角的偏移量，如果没有指定那么默认从当前画布左上角开始。size用来指定矩形大小，如果没有指定那么默认就是当前画布的大小。style是指实心还是空心。默认Fill实心，Stroke空心。
3. drawRoundRect
绘制圆角矩形基本与矩形一致，只是多了一个设置圆角大小的参数drawRoundRect，这里就不多说明了。
4. drawImage
绘制图片方法
fun drawImage(
image: ImageBitmap,
srcOffset: IntOffset = IntOffset.Zero,
srcSize: IntSize = IntSize(image.width, image.height),
dstOffset: IntOffset = IntOffset.Zero,
dstSize: IntSize = srcSize,
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
style: DrawStyle = Fill,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
image：需要绘制的图片，具体可以使用ImageBitmap.imageResource(id = R.drawable.xxx)方法获取。srcOffset：需要绘制图片的左上角偏移量，默认为图像的原点。srcSize： 图片相对于srcOffset的尺寸，默认为图像的宽高。dstOffset： 绘制图片的相对左上角的偏移量，这默认为图像的原点。dstSize：绘制图片的大小，默认为srcSize。
下面的代码是绘制一张图片的右下角区域，相对画布偏移50 * 50，绘制的大小是200 * 200。
val imageBitmap = ImageBitmap.imageResource(id = R.mipmap.ic_launcher)
Canvas(modifier = Modifier.fillMaxSize()) {
drawImage(
image = imageBitmap,
srcOffset = IntOffset(imageBitmap.width / 2,imageBitmap.height / 2),
srcSize = IntSize(imageBitmap.width, imageBitmap.height),
dstOffset = IntOffset(50,50),
dstSize = IntSize(200,200)
)
}
效果如下：
5. drawCircle
绘制圆形方法
fun drawCircle(
color: Color,
radius: Float = size.minDimension / 2.0f,
center: Offset = this.center,
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
style: DrawStyle = Fill,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
radius：圆的半径大小。center：圆心位置。
6. drawArc
drawArc可以用来绘制弧形或是扇形
fun drawArc(
color: Color,
startAngle: Float,
sweepAngle: Float,
useCenter: Boolean,
topLeft: Offset = Offset.Zero,
size: Size = this.size.offsetSize(topLeft),
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
style: DrawStyle = Fill,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
startAngle： 开始角度sweepAngle： 弧线扫过的角度useCenter： 弧线是否过圆心
这里就不举例说明了，可以用style、useCenter属性自行组合尝试。
7. drawPath
绘制路径方法
fun drawPath(
path: Path,
color: Color,
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
style: DrawStyle = Fill,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
其实和Android中的path使用一样，围绕着moveTo、lineTo、close这些方法，也就不详细说明了。
8. drawPoints
绘制点的方法
fun drawPoints(
points: List<Offset>,
pointMode: PointMode,
color: Color,
strokeWidth: Float = Stroke.HairlineWidth,
cap: StrokeCap = StrokeCap.Butt,
pathEffect: PathEffect? = null,
/*@FloatRange(from = 0.0, to = 1.0)*/
alpha: Float = 1.0f,
colorFilter: ColorFilter? = null,
blendMode: BlendMode = DefaultBlendMode
)
points：点的偏移位置pointMode：点的绘制模式，PointMode.Points分别画出每个点。PointMode.Lines每两个点画成一条线段。 如果点数是奇数，则忽略最后一个点。PointMode.Polygon连接所有的点。
最后还有一个绘制椭圆方法drawOval，用法大同小异，就不说明了。
3. DrawScope拓展方法
1. inset
同时从左到上转换DrawScope坐标空间，并修改当前绘制区域的尺寸。
inline fun DrawScope.inset(
left: Float,
top: Float,
right: Float,
bottom: Float,
block: DrawScope.() -> Unit
) {...}

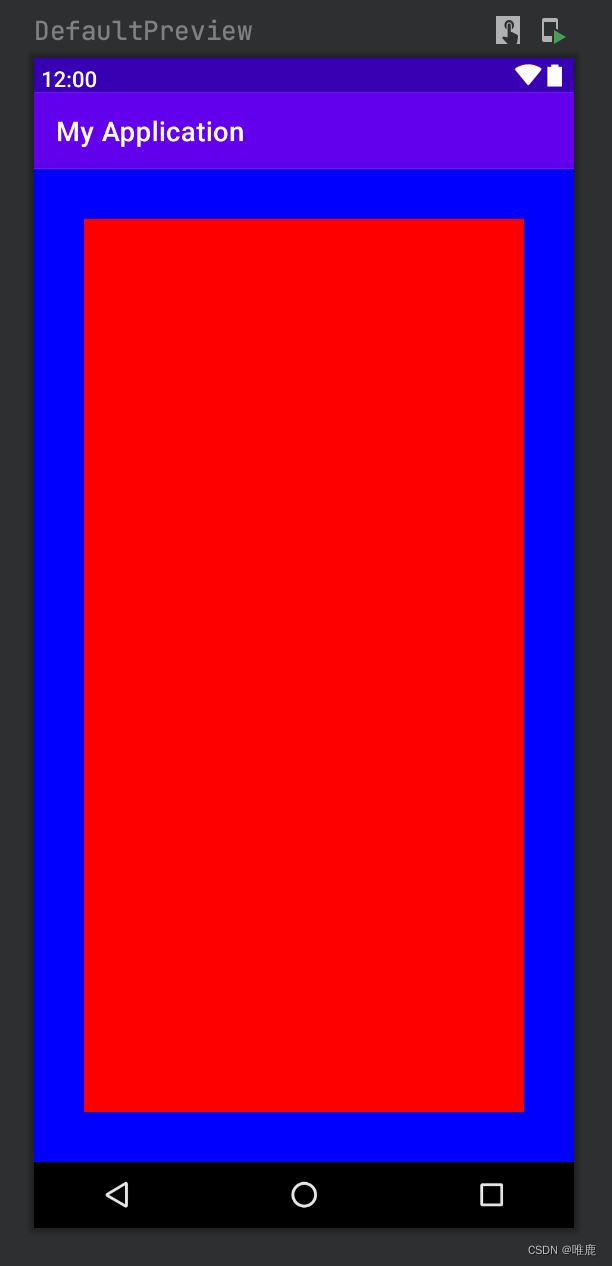

inset有点像是在原有的画布上，嵌入了一个"新"的画布，设置的left，top就是相应的padding。
Canvas(modifier = Modifier.fillMaxSize()){
drawRect(
color = Color.Blue,
)
inset(100f, 100f, 100f, 100f) {
drawRect(
color = Color.Red,
)
}
}
2. translate
平移绘制区域
inline fun DrawScope.translate(
left: Float = 0.0f,
top: Float = 0.0f,
block: DrawScope.() -> Unit
) {...}
只需要设置left、top方向移动的距离即可。
3. rotate与rotateRad
旋转绘制区域
inline fun DrawScope.rotate(
degrees: Float,
pivot: Offset = center,
block: DrawScope.() -> Unit
) {...}
inline fun DrawScope.rotateRad(
radians: Float,
pivot: Offset = center,
block: DrawScope.() -> Unit
) {...}
degrees是旋转了多少角度。radians是旋转了多少弧度。pivot是旋转的中心点，默认是中心。
4. scale
缩放绘制区域。
inline fun DrawScope.scale(
scaleX: Float,
scaleY: Float,
pivot: Offset = center,
block: DrawScope.() -> Unit
) {...}
指定x、y方向上的缩放倍数即可。
5. clipRect
裁剪给定的矩形区域
inline fun DrawScope.clipRect(
left: Float = 0.0f,
top: Float = 0.0f,
right: Float = size.width,
bottom: Float = size.height,
clipOp: ClipOp = ClipOp.Intersect,
block: DrawScope.() -> Unit
) {...}
clipOp：ClipOp.Intersect是裁剪矩形的里面，ClipOp.Difference是裁剪矩形的外面。
看个简单的例子，便于你的理解：
Canvas(modifier = Modifier.fillMaxSize()){
drawRect(
color = Color.Blue,
)
clipRect(200f, 200f, clipOp = ClipOp.Intersect) {
drawRect(
color = Color.Yellow,
)
}
}
左边是ClipOp.Intersect，右边是ClipOp.Difference
clipPath同理。
6. drawIntoCanvas
可以直接调用底层Canvas绘制的方法。我们用它实现一开始的drawLine例子，画一条对角线：
Canvas(modifier = Modifier.fillMaxSize()) {
val canvasWidth = size.width
val canvasHeight = size.height
drawIntoCanvas {
val paint = Paint()
paint.color = Color.Blue
paint.strokeWidth = 1f
it.drawLine(
p1 = Offset(canvasWidth,0f),
p2 = Offset(0f,canvasHeight),
paint = paint
)
}
}
其中drawLine方法，并不是一开始DrawScope中的drawLine:
actual typealias NativeCanvas = android.graphics.Canvas
private val EmptyCanvas = android.graphics.Canvas()
@PublishedApi internal class AndroidCanvas() : Canvas {
@PublishedApi internal var internalCanvas: NativeCanvas = EmptyCanvas
override fun drawLine(p1: Offset, p2: Offset, paint: Paint) {
internalCanvas.drawLine(
p1.x,
p1.y,
p2.x,
p2.y,
paint.asFrameworkPaint()
)
}
}
可以看到最终调用了Android的Canvas api。
7. withTransform
执行1个或多个转换。也就是上面平移旋转这些可以一块执行。
inline fun DrawScope.withTransform(
transformBlock: DrawTransform.() -> Unit,
drawBlock: DrawScope.() -> Unit
) {...}
