简介
MVCC（Multi-Version Concurrency Control）多版本并发控制，是用来在数据库中控制并发的方法，实现对数据库的并发访问用的。在MySQL中，MVCC只在读取已提交（Read Committed）和可重复读（Repeatable Read）两个事务级别下有效。其是通过Undo日志中的版本链和ReadView一致性视图来实现的。MVCC就是在多个事务同时存在时，SELECT语句找寻到具体是版本链上的哪个版本，然后在找到的版本上返回其中所记录的数据的过程。
首先需要知道的是，在MySQL中，会默认为我们的表后面添加三个隐藏字段：
- DB_ROW_ID：行ID，MySQL的B+树索引特性要求每个表必须要有一个主键。如果没有设置的话，会自动寻找第一个不包含NULL的唯一索引列作为主键。如果还是找不到，就会在这个DB_ROW_ID上自动生成一个唯一值，以此来当作主键（该列和MVCC的关系不大）；
- DB_TRX_ID：事务ID，记录的是当前事务在做INSERT或UPDATE语句操作时的事务ID（DELETE语句被当做是UPDATE语句的特殊情况，后面会进行说明）；
- DB_ROLL_PTR：回滚指针，通过它可以将不同的版本串联起来，形成版本链。相当于链表的next指针。
注意，添加的隐藏字段并不是很多人认为的创建时间和删除时间，同时在MySQL中MVCC的实现也不是通过什么快照来实现的。之所以有这种说法可能是源自于《高性能MySQL》一书中对MySQL中MVCC的错误结论，然后就人云亦云传开了（注意，我这里一直强调的是MySQL中MVCC的实现，是因为在不同的数据库中可能会有不同的实现）。所以说看源码和看官方文档才是最权威的解释）
前言
很多人在谈起mysql事务的时候都能很快的答出mysql的几种事务隔离级别，以及在各自隔离级别下产生的问题，但是一旦谈到为什么会产生这样的结果时会觉得难以回答，说到底，还是对底层的原理未做深入的探究，本篇将从较为底层的原理层面来聊聊关于mysql的mvcc原理，了解并掌握了mvcc原理，也就能真正回答这些问题了。
一、mysql 数据写入磁盘流程

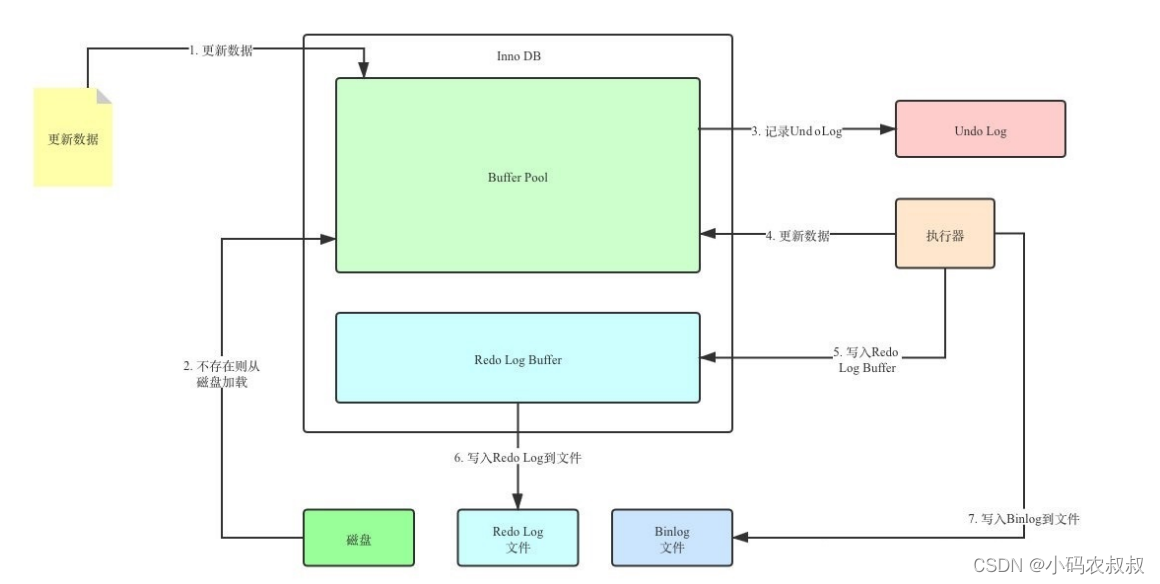

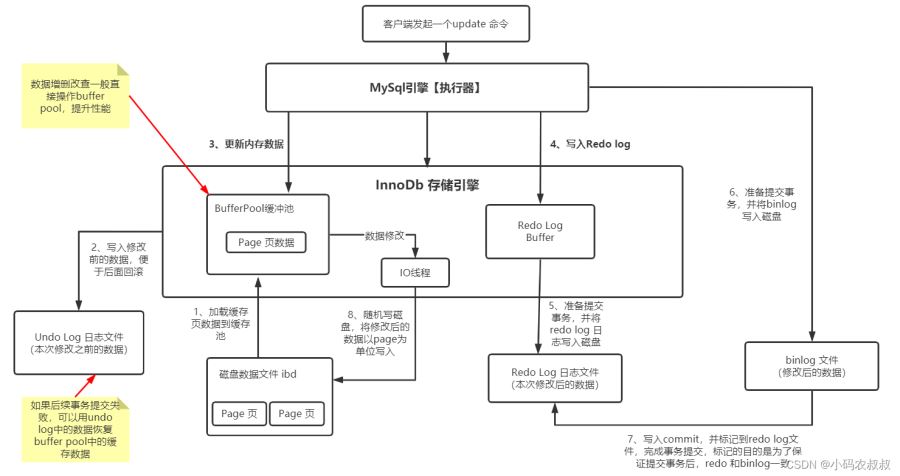

在了解mvcc原理之前，先来看下面这种图，这是一张关于客户端发起一条update 数据的语句时，mysql 的innodb引擎所作的一些列操作过程（可按照前面的序列号）；
从这张图，我们提取如下关键信息：
- update 语句到达mysql的innodb引擎之后，并不是直接操作磁盘进行数据修改，而是先将磁盘数据load到buffer pool（如果没有的话）；
- buffer poo中update完成之后，并不是立即刷到磁盘，还需要将数据写到 undolog和redolog；
- undolog记录了数据修改前的记录，redolog记录的是事务提交时数据页的物理修改；
- 提交事务时，数据刷写到磁盘，同时把所有修改信息都存到该日志文件（redolog）, 用于在刷新脏页到磁盘,发生错误时, 进行数据恢复使用；
- 数据确认落盘成功后，redolog就没有作用了，innodb将会自动清理redolog；
从上面的分析中，可以看出，redolog文件在整个执行过程中起到了非常重要的作用，有必要对该文件做一些深入的了解和学习；
二、redo log
又叫重做日志，记录的是事务提交时数据页的物理修改，用来实现事务的持久性
redo log 日志文件由两部分组成：
- 重做日志缓冲（redo log buffer），保存在内存中，容易丢失，对应于mysql配置文件参数为：innodb_log_buffer_size，redo log buffer 大小，默认 16M ，最大值是4096M，最小值为1M，可以通过命令：show variables like '%innodb_log_buffer_size%' 进行查看；
- 以及重做日志文件（redo logfile）,保存在磁盘中，是持久的；
1、redolog 的整体流程

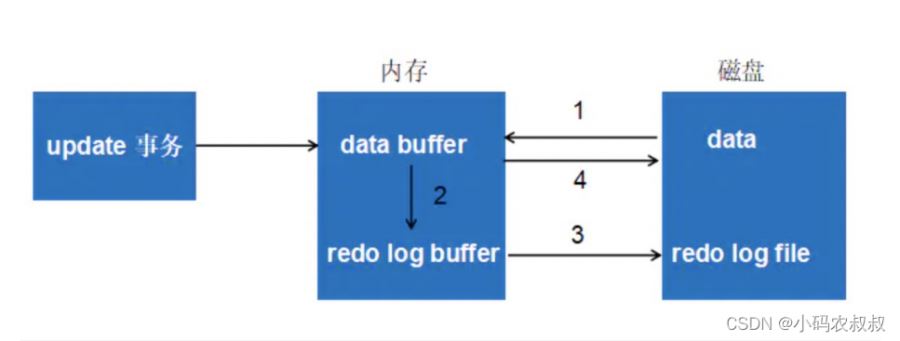

仍然以上面流程图中的更新一条数据的事务过程分析，来看redolog的整体流转过程
具体步骤如下：
- 将原始数据从磁盘中load到内存，修改数据的内存拷贝（buffer pool）；
- 生成一条重做日志，并写入redo log buffer，记录的是数据被修改后的值；
- 事务commit时，将redo log buffer中的内容刷新到 redo log file，对 redo log file采用追加
- 写的方式；
- 定期将内存中修改的数据刷新到磁盘中；
2、为什么需要 redo log
在 InnoDB引擎中的内存结构中，主要内存区域就是缓冲池， 在缓冲池中缓存了很多的数 据页（磁盘中读取mysql数据时一般以数据页为单位进行加载）； 在一个事务执行中，比如执行多个增删改的操作时， InnoDB 引擎会先操作缓冲池中的数据，如果 缓冲区没有对应的数据，再通过后台线程将磁盘中数据load出来，放到缓冲区，然后修改缓冲池中 的数据，修改后的数据页我们称为脏页； 而脏页则会在一定的时机，通过后台线程刷新到磁盘中，从而保证缓冲区与磁盘的数据一致。 但是缓冲区脏页数据并不是实时刷新的，而是隔一段时间后才将缓冲区的数据刷到磁盘中。 假如刷新到磁盘的过程出错了，而提示给用户事务提交成功，而数据却 没有持久化下来，这就出现问题了，没有保证事务的持久性。 有了 redolog 之后，当对缓冲区的数据进行增删改之后，会首先将操作的数据页的变化，记录在 redo log buffer中。在事务提交时，会将 redo log buffer 中的数据刷新到 redo log 磁盘文件中。 过一段时间后，如果刷新缓冲区的脏页到磁盘时，发生错误，此时就可以借助于 redo log 进行数据 恢复，这样就保证了事务的持久性。 而如果脏页成功刷新到磁盘 或 或者涉及到的数据已经落盘，此 时redolog 就没有作用了，就可以删除了，所以存在的两个 redolog 文件是循环写的。 说到这里就有伙伴要问，为什么每一次提交事务，要刷新 redo log 到磁盘中呢，而不是直接将 buffer pool 中的脏页刷新 到磁盘呢？ 因为客户端与mysql进行数据交互（IO）过程中，们操作数据一般都是随机读写磁盘的（随机读写比较慢），而不是顺序读写磁盘（顺序读写块）。 而 redo log 在 往磁盘文件中写入数据，由于是日志文件，所以都是顺序写的。顺序写的效率，要远大于随机写。 这 种先写日志的方式，也称之为 WAL （ Write-Ahead Logging ）。
三、undo log
undo log 也成为回滚日志，用于记录数据被修改前的信息 , 作用包含两个 : 提供回滚 ( 保证事务的原子性 ) 和 MVCC(多版本并发控制 ) 。
举例来说，本次使用update语句修改了一条id为1的数据，如果事务提交失败，那么就需要回滚数据，mysql引擎怎么知道回滚到哪里呢？那就要借助undo log了，undolog中记录了修改之前的数据，所以就可以用于事务回滚。
1、undo log 特点
- undo log和redo log记录物理日志不一样，它是逻辑日志；
- 当delete一条记录时，undo log中会记录一条对应的insert记录，反之亦然，当update一条记录时，它记录一条对应相反的 update记录；
- 执行rollback时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚；
2、undo log 类型
- insert undo log；
- update undo log；
3、undo log 生成过程
从文章开头的流程图中再简单抽象出下面的简化执行步骤

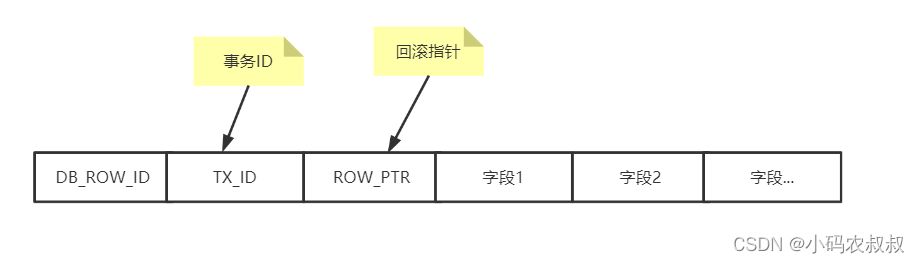

在开启一个事务对一条数据记录进行update的时候，对于这条数据行来说，其底层存储的结构大概长下面这样；
在这行记录中，对应着两个隐藏字段，事务ID和回滚指针，当执行一条insert语句时，
begin ; insert into user (name) values ( "tom" );

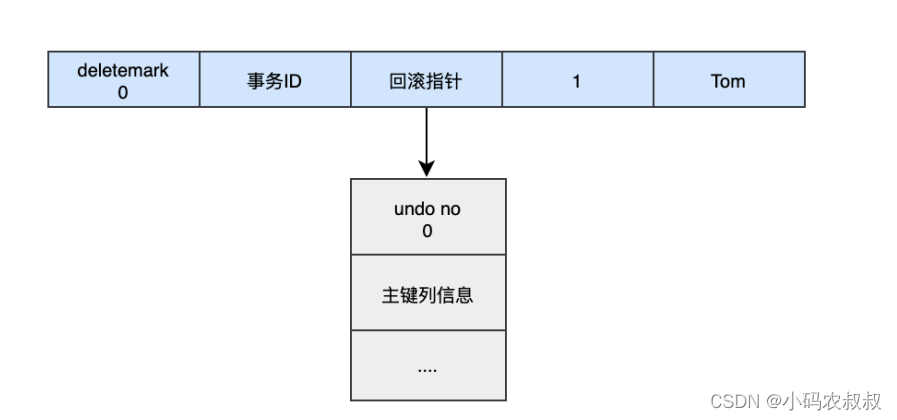

对于 undolog 来说，记录的数据状态将会呈现如下效果，可以看到，在这条记录中，回滚指针指向了一条数据激励，记录了这条数据的源信息，通过一个undo no标识；

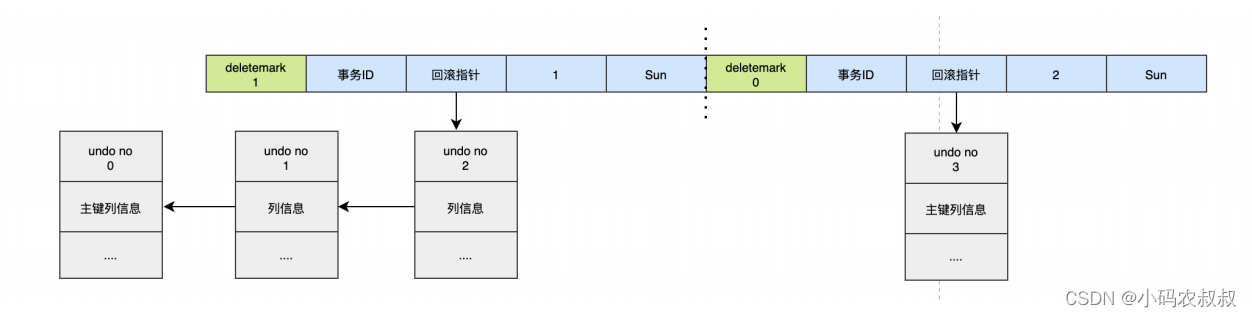

执行update的时候，数据行记录变更，同时在redo log 回滚指针链上将增加一条记录，并连接上一条记录；
继续执行一个update语句：
UPDATE user SET name ='jike' WHERE id= 1 ;
4、undo log 回滚过程
如果事务回滚，执行rollback，对应的流程如下：
- 通过undo no=3的日志把name='jike'的数据删除；
- 通过undo no=2的日志把id=1的数据的deletemark还原成0；
- 通过undo no=1的日志把id=1的数据的name还原成Tom；
- 通过undo no=0的日志把id=1的数据删除;
5、undo log的删除
undo log的删除分成2种
- 针对于insert undo log，因为insert操作的记录，只对事务本身可见，对其他事务不可见。故该undo log可以在事务提交后直接删除，不需要进行purge操作；
- 针对于update undo log，该undo log可能需要提供MVCC机制，因此不能在事务提交时就进行删除。提交时放入undo log链表，等待purge线程进行最后的删除；
四、mvcc
1、什么是MVCC
全称：多版本并发控制，MVCC 是通过数据行的多个版本管理来实现数据库的并发控制。通过这项技术，使得在InnoDB的事务隔离级别下执行 一致性读操作有了保证。换言之，就是为了查询一些正在被另一个事务更新的数据行，并且可以看到它们被更新之前的值，这样在做查询的时候就不用等待另一个事务释放锁。
2、MVCC组成

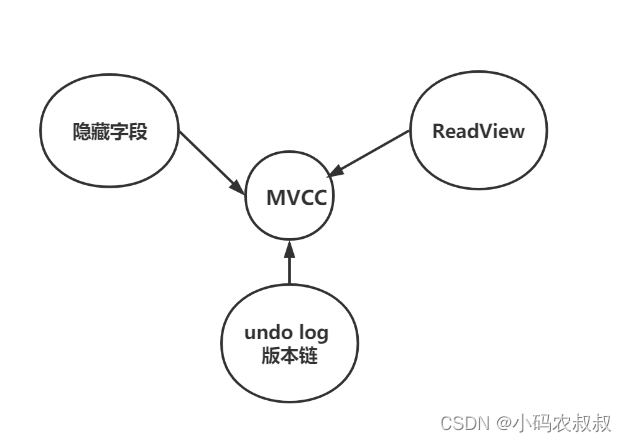

mvcc的实现主要依赖下面的3个主要逻辑实现，分别是：
- 隐藏字段，在上文中有所交待，每个数据行都会存在一个隐藏字段；
- undolog版本链，上文有所交待，记录了回滚数据行的数据；
- ReadView（读视图）是快照读SQL执行时MVCC提取数据的依据，记录并维护系统当前活跃的事务（未提交的）id，可能是一个数组；
3、快照读与当前读
MVCC在MySQL InnoDB中的实现主要是为了提高数据库并发性能，用更好的方式去处理读-写冲突，这样即使有读写冲突时，也能做到不加锁，非阻塞并发读 ，而这个读指的就是快照读,而非当前读。当前读实际上是一种加锁的操作，是悲观锁的实现，而MVCC本质是采用乐观锁思想的一种方式。
快照读
快照读又叫一致性读，读取的是快照数据。不加锁的简单的 SELECT 都属于快照读，即不加锁的非阻塞读；比如这样：
SELECT * FROM player WHERE ...
之所以出现快照读的情况，是基于提高并发性能的考虑，快照读的实现是基于MVCC，它在很多情况下，避免了加锁操作，降低了开销。
既然是基于多版本，那么快照读可能读到的并不一定是数据的最新版本，而有可能是之前的历史版本。快照读的前提是隔离级别不是串行级别，串行级别下的快照读会退化成当前读。
当前读
当前读读取的是记录的最新版本（最新数据，而不是历史版本的数据），读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。加锁的 SELECT，或者对数据进行增删改都会进行当前读。比如：
SELECT * FROM student LOCK IN SHARE MODE; # 共享锁 SELECT * FROM student FOR UPDATE; # 排他锁 INSERT INTO student values ... # 排他锁 DELETE FROM student WHERE ... # 排他锁
五、mvcc操作演示

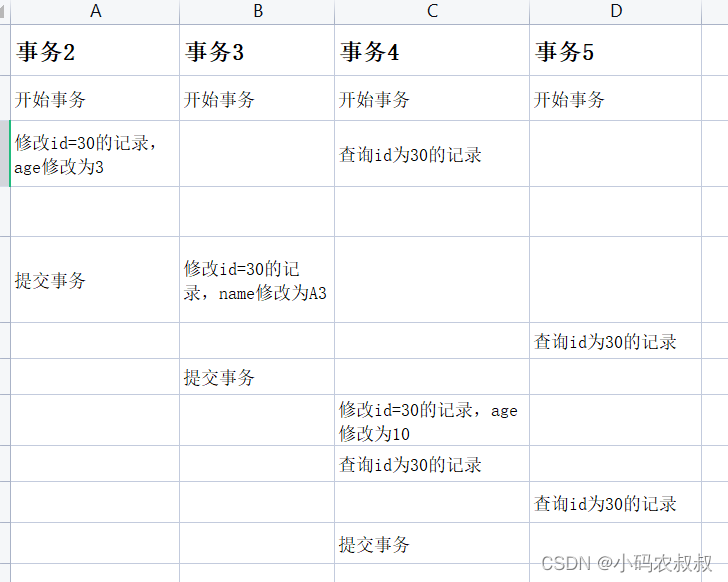

来看下面这一些列的事务操作过程，如下是一组操作同一条数据的记录的多个事务，从事务2 ~ 事务5，分别对应不同的操作何阶段；
从上文我们对undolog的了解，每次修改一条数据时，会在undolog 回滚链中增加一条记录，用于后续做数据回滚；
具体步骤如下：
比如当事务2执行第一条修改语句时，会记录一条undo log日志，记录了当前数据变更之前的样子; 然后更新记录，并且记录本次操作的事务ID，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本；
当事务 3 执行第一条修改语句时，也会记录 undo log 日志，记录数据变更之前的样子 ; 然后更新记 录，并且记录本次操作的事务 ID ，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本；
当事务 4 执行第一条修改语句时，也会记录 undo log 日志，记录数据变更之前的样子 ; 然后更新记 录，并且记录本次操作的事务 ID ，回滚指针，回滚指针用来指定如果发生回滚，回滚到哪一个版本；

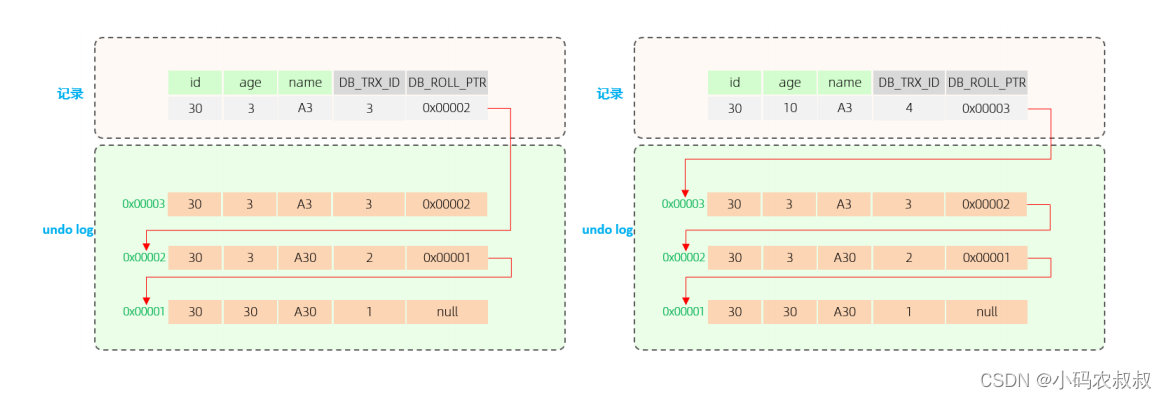

通过上面一些列的操作，最终会发现，不同事务或相同事务对同一条记录进行修改，会导致该记录的 undolog 生成一条 记录版本链表，链表的头部是最新的旧记录，链表尾部是最早的旧记录。
有了上面的redo log 的回链，最终是怎么确定某个事务读取的数据是长什么样子呢？接下来 readview就派上用场了；
ReadView （读视图）是 快照读 SQL 执行时 MVCC 提取数据的依据，记录并维护系统当前活跃的事务 （未提交的）id；
ReadView中包含了四个核心字段：
| 字段 | 含义 |
| m_ids | 当前活跃事务 ID 集合 |
| min_trx_id | 最小活跃事务 ID |
| max_trx_id | 预分配事务 ID ，当前最大事务 ID+1 （因为事务 ID 是自增的） |
| creator_trx_id | ReadView 创建者事务 ID |
而在 readview 中就规定了版本链数据的访问规则，
trx_id 代表当前undolog版本链对应事务ID
完整的匹配规则如下：
| 条件 | 是否可以访问 | 说明 |
| trx_id == creator_trx_id | 可以访问该版本 | 成立，说明数据是当前这个事 务更改的 |
| trx_id < min_trx_id | 可以访问该版本 | 成立，说明数据已经提交了 |
| trx_id > max_trx_id | 不可以访问该版本 | 成立，说明该事务是在 ReadView 生成后才开启 |
| min_trx_id <= trx_id <= max_trx_id | 如果 trx_id 不在 m_ids 中， 是可以访问该版本的 | 成立，说明数据已经提交 |
不同的隔离级别，生成ReadView的时机不同：
- READ COMMITTED （读已提交）：在事务中每一次执行快照读时生成ReadView；
- REPEATABLE READ（可重复读）：仅在事务中第一次执行快照读时生成ReadView，后续复用该ReadView；
也就是说，在利用mvcc的多版本并发控制时，只需要关注这两种事务隔离级别就行了，接下来，以上午的excel中展示的几个事务为例，对照这两种类型的事务隔离级别进行说明；
1、READ COMMITTED 隔离级别
以事务5为例进行说明，两次快照读读取数据时，是如何获取数据的?

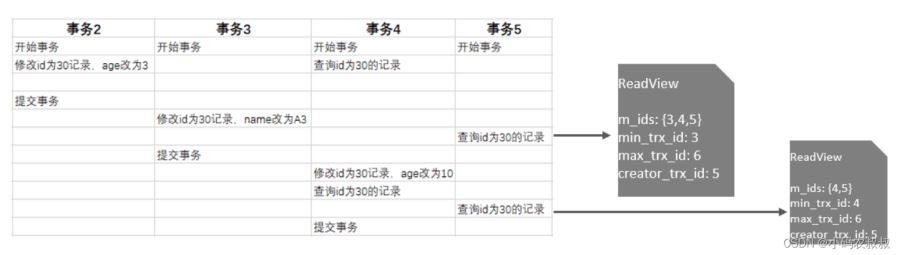

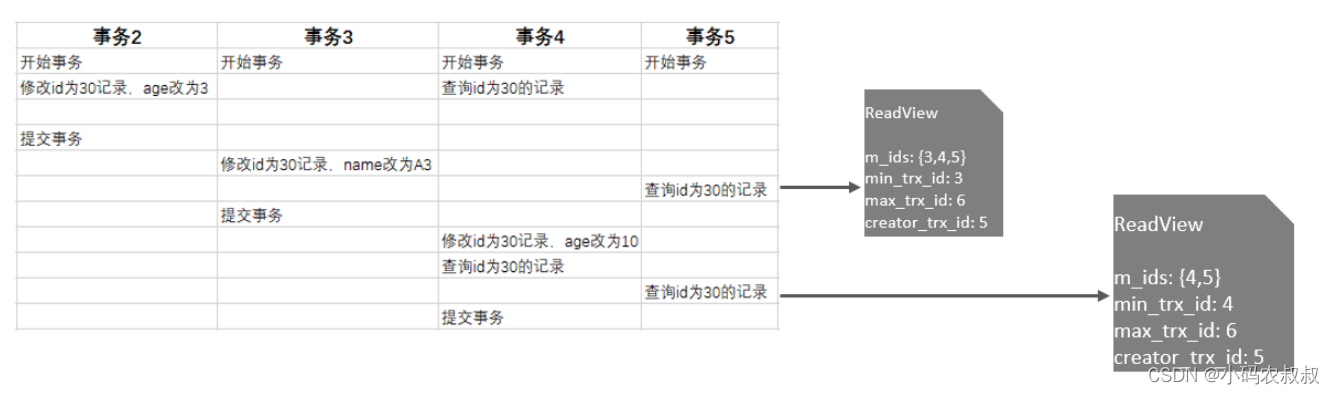

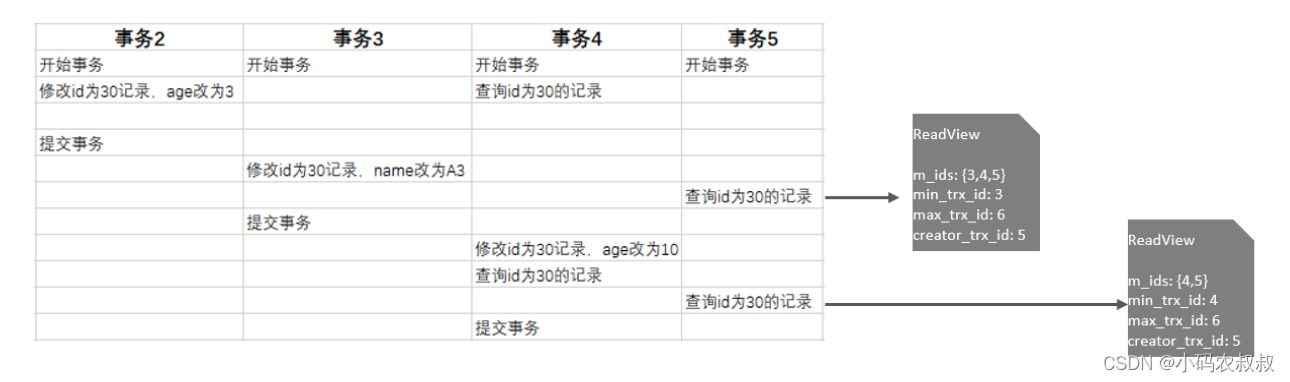

在事务 5 中，查询了两次 id 为 30 的记录，由于隔离级别为 Read Committed ，所以每一次进行快照读 都会生成一个 ReadView ，那么两次生成的 ReadView 如下
那么这两次快照读在获取数据时，就需根据所生成的 ReadView 以及 ReadView 的版本链访问规则， 到undolog 版本链中匹配数据，最终决定此次快照读返回的数据； 先来看第一次快照读具体的读取过程

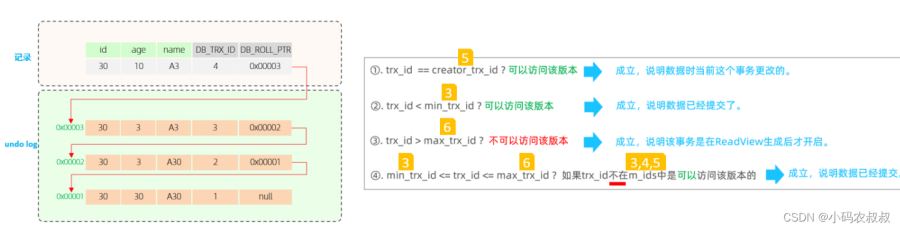

对应的undo log 版本链如下
在进行匹配时，会从undo log的版本链，从上到下进行挨个匹配：
1）先匹配下面这条记录，这条记录对应的trx_id为4，也就是将4带入右侧的匹配规则中。 ①不满足 ②不满足 ③不满足 ④也不满足 ， 都不满足，则继续匹配undo log版本链的下一条；
2） 再匹配第二条记录， 这条 记录对应的 trx_id 为 3 ，也就是将 3 带入右侧的匹配规则中。①不满足 ②不满足 ③不满足 ④也 不满足 ，都不满足，则继续匹配 undo log 版本链的下一条；
3）再匹配第三条记录，这条记 录对应的trx_id为2，也就是将2带入右侧的匹配规则中。①不满足 ②满足 终止匹配，此次快照 读，返回的数据就是版本链中记录的这条数据；
再来看第二次快照读具体的读取过程:

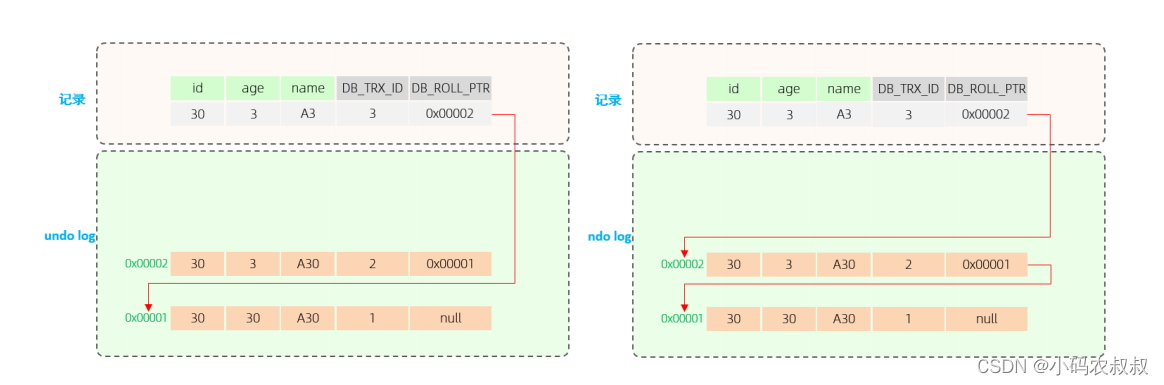

对应的undolog 版本链如下：
在进行匹配时，会从 undo log 的版本链，从上到下进行挨个匹配：
1）先匹配这条记录，这条记录对应的 trx_id为4，也就是将4带入右侧的匹配规则中。 ①不满足 ②不满足 ③不满足 ④也不满足 ， 都不满足，则继续匹配undo log版本链的下一条；
2）再匹配第二条， 这条 记录对应的 trx_id 为 3 ，也就是将 3 带入右侧的匹配规则中。①不满足 ②满足 。终止匹配，此次 快照读，返回的数据就是版本链中记录的这条数据；
2、REPEATABLE READ 隔离级别

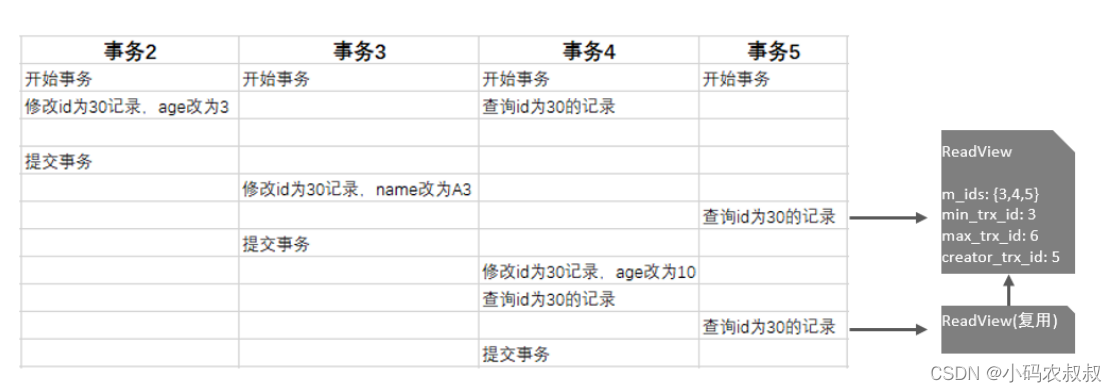

在这种隔离级别下，仅在事务中第一次执行快照读时生成 ReadView ，后续继续复用该 ReadView 。 而 可重复读在一个事务中，执行两次相同的select 语句，查询到的结果是一样的； 那 MySQL 是如何做到可重复读的呢 ? 按照上面的过程做一下类似的分析
可以看到，在可重复读这种事务 隔离级别下，只在事务中第一次快照读时生成 ReadView ，后续都复用该 ReadView。既然 ReadView 都一样， ReadView 版本链匹配规则也一样， 最终快照读返 回的结果也是一样的了。 总结 MVCC实现原理是通过 InnoDB表的隐藏字段、UndoLog 版本链、ReadView来实现的；MVCC + 锁，则实现了事务的隔离性；一致性则是由redolog 与 undolog保证；
